Jaqueta da plataforma de Mexilhão segue para a Bacia de Campos

0

Jaqueta Plataforma PMXL-1

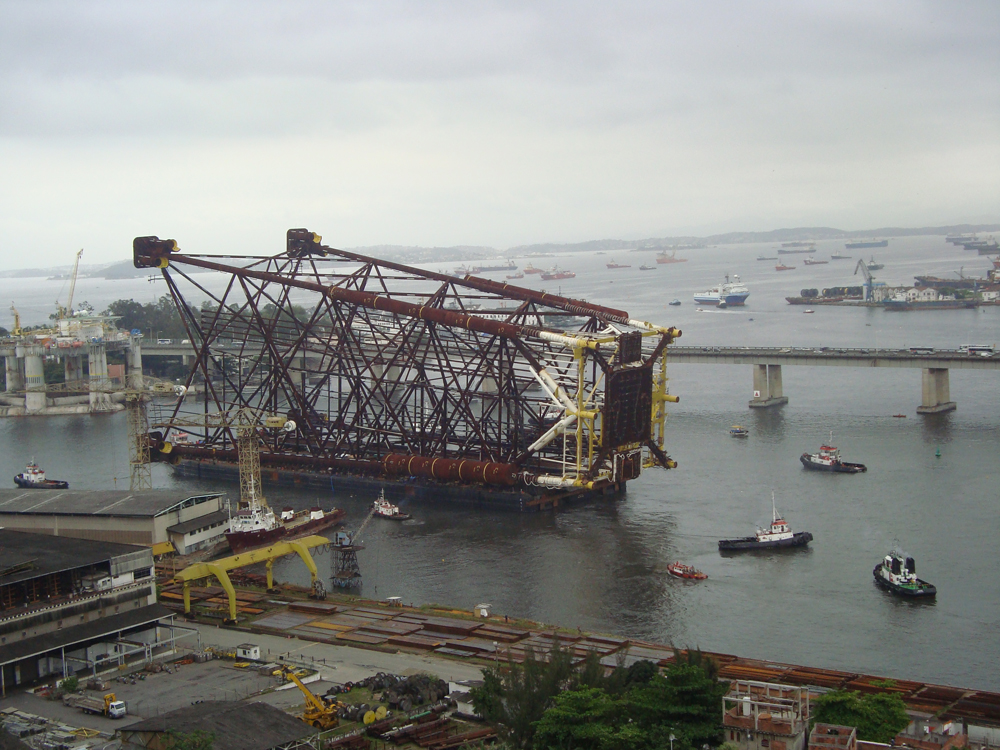

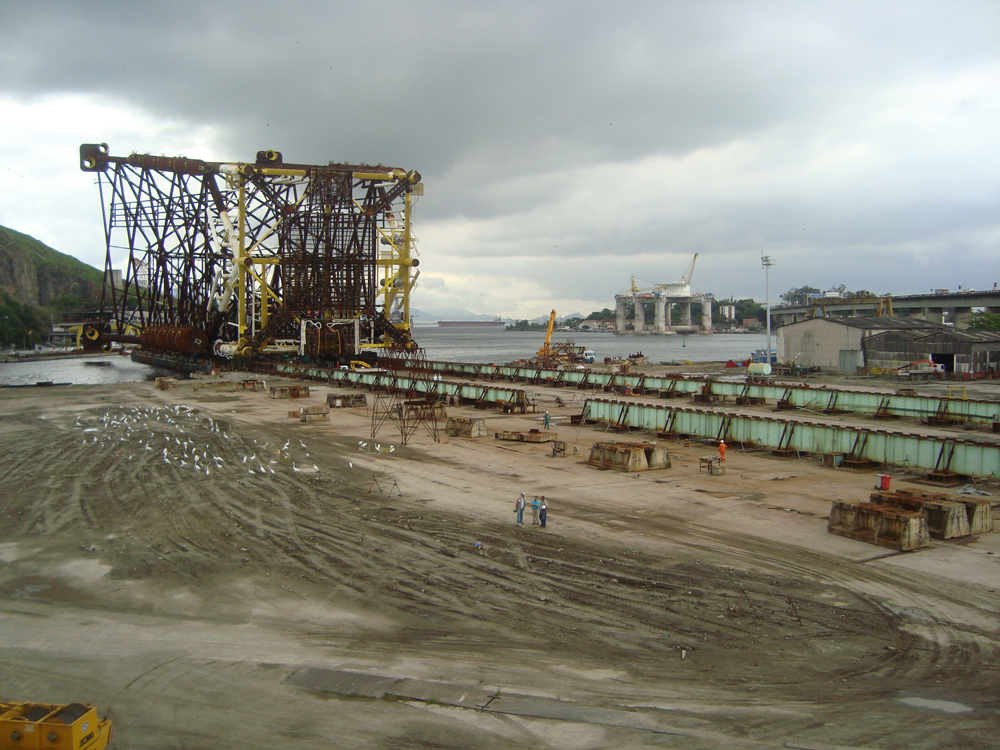

vinheta-destaqueA Jaqueta da plataforma de Mexilhão (PMXL-1), construída pelo estaleiro Mauá, começou a ser transportada dia 19 em direção à Bacia de Campos. A estrutura possui 182 metros de altura e, depois de instalada, receberá dois grandes módulos de 7 mil toneladas cada. Os módulos estão em fase final de “load-out” na unidade de Caximbau do estaleiro Mauá e deverão seguir para o campo de Mexilhão, na Bacia de Santos, nos próximos dias. A unidade terá capacidade de produção de 15 milhões de metros cúbicos de gás natural. De acordo com o presidente do estaleiro Mauá, Domingos D’Arco, a Mexilhão é a maior estrutura de aço já montada no Brasil para a indústria offshore.

Características da Plataforma PMXL-1 (Tipo Fixa)

Dimensões:

  • Plataforma: Altura total 227 metros

Jaqueta:

  • Altura total : 182 metros
  • Dimensões da base: 70 m x 70 m
  • Dimensões do topo 40 m x 40 m
  • Lâmina d’água : 172 metros

Geradores

  • Principal: 3 x 3,5 MW (gás dual fuel)
  • Auxiliar: 1 x 1,25 MW (diesel)
  • Emergência: 1 x 1,25 MW (diesel)

Capacidade dos tanques de óleo diesel

  • 283,5 m3 (mezanino)
  • 34 m3 (terceiro deck)
  • 6,3 m3 (cellar deck)
  • Volume total: 323,8 m3

Outros:

  • Guindastes 2 do tipo diesel-hidráulico, com capacidade de 25 toneladas
  • Heliporto Projetado para operar com helicópteros do tipo Sikorsky S- 61N
  • Alojamento Acomodações para 100 pessoas

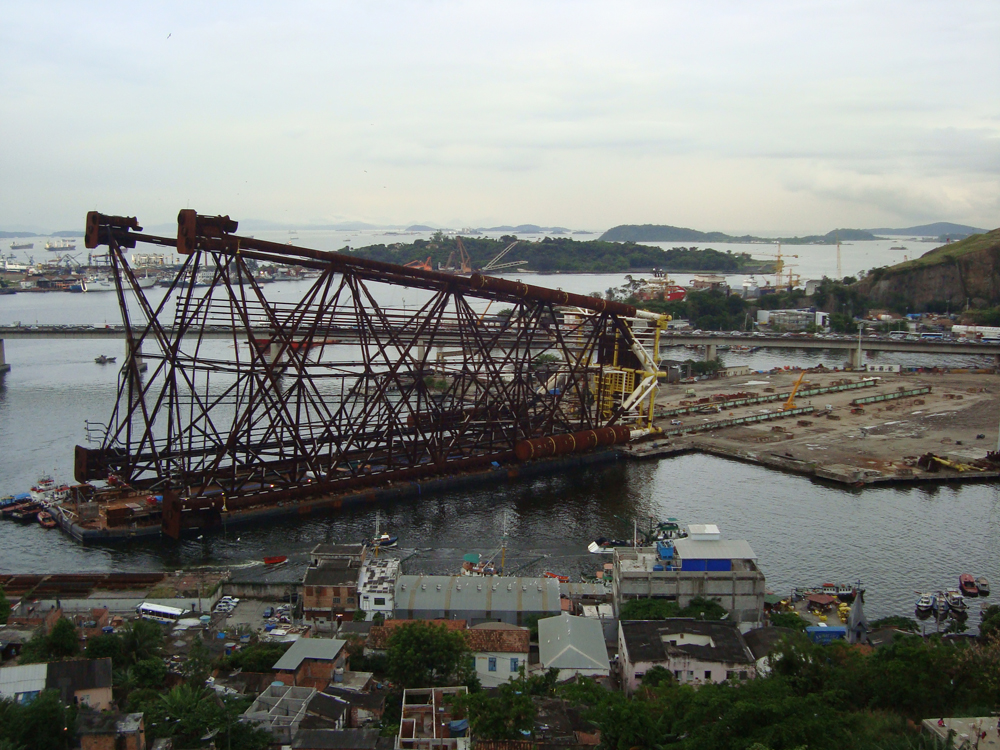

Jaqueta Plataforma PMXL-1

51798Real

COLABOROU: Sergio Maneschy
