Fragatas classe ‘Niterói’ – Vosper Mk.10

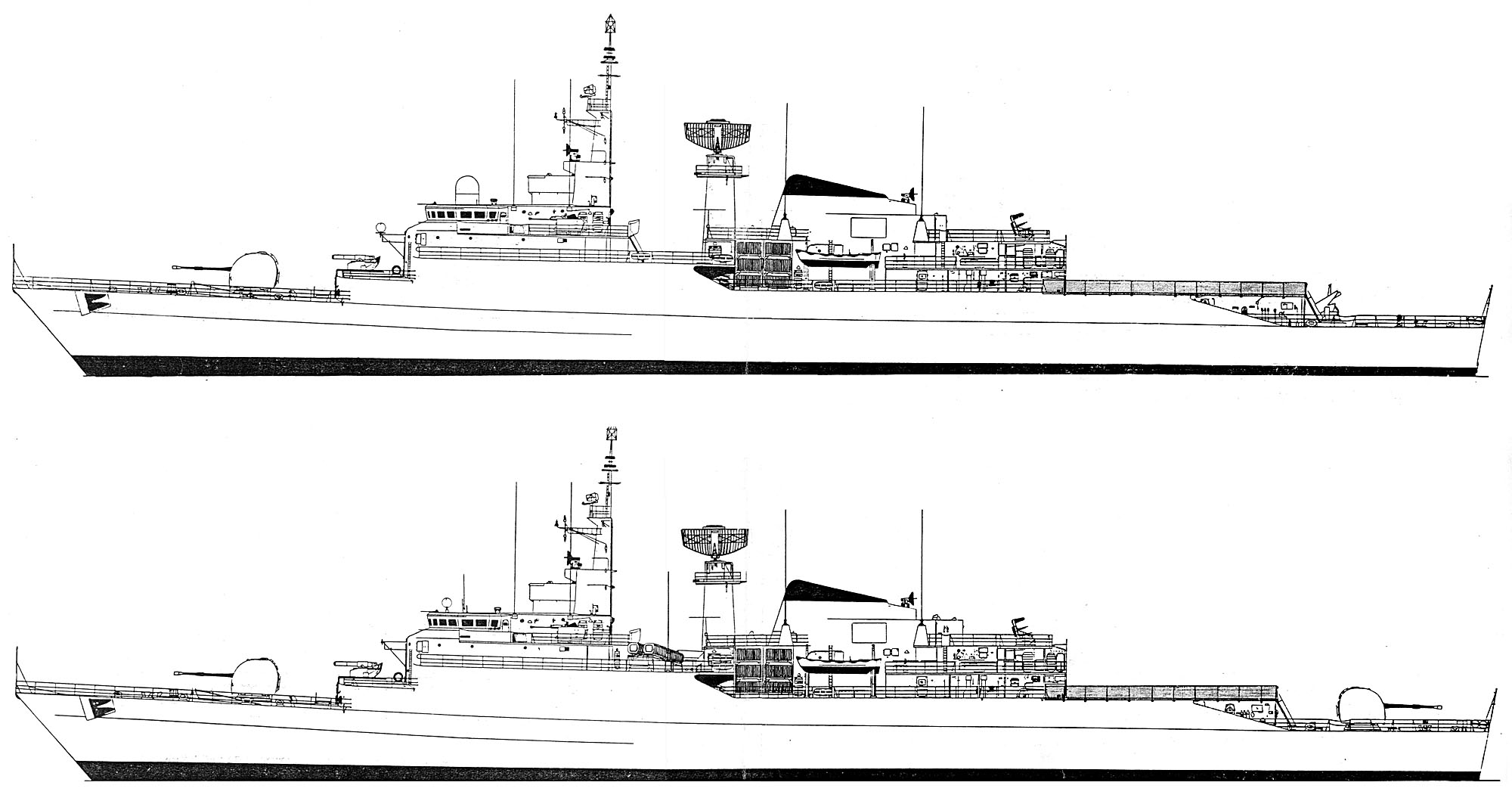

Clique na imagem para ver a reprodução do desenho de perfil dos dois tipos de fragatas da classe “Niterói” (Vosper Mk.10), a A/S (antissubmarino) no alto e a E/G (emprego geral, embaixo. Essa era a configuração original dos navios quando chegaram ao Brasil. (Mais tarde, a modernização ModFrag igualou os sistemas de armas na década de 90).
Esse desenho foi feito por Alexandre Galante quando tinha 16 anos de idade, para um poster da revista Segurança & Defesa, número 7, de 1985.
Os perfis foram feitos em grande formato, com muitos detalhes e levaram cerca de um mês de trabalho direto, desenhados a nanquim. Foram usadas fotos de perfil das fragatas para referência no “olhômetro”. Anos mais tarde pudemos comparar os desenhos com um perfil de engenharia do Navio-Escola Brasil e constatamos que as proporções estavam quase idênticas.
A classe “Niterói” já era bem conhecida da turma do Poder Naval desde 1981/82, pois morávamos em Santos-SP e naquela época os navios estavam quase sempre abertos à visitação pública, devido ao elevado número de exercícios que eram realizados na área Rio-São Paulo.
Desenhar os navios foi ao mesmo tempo uma honra e um desafio, pois era o primeiro trabalho “profissional” que faríamos usando caneta nanquim.
