INFOGRÁFICO: Como seria um combate aeronaval entre a JMSDF e a Marinha Soviética nos anos 80?

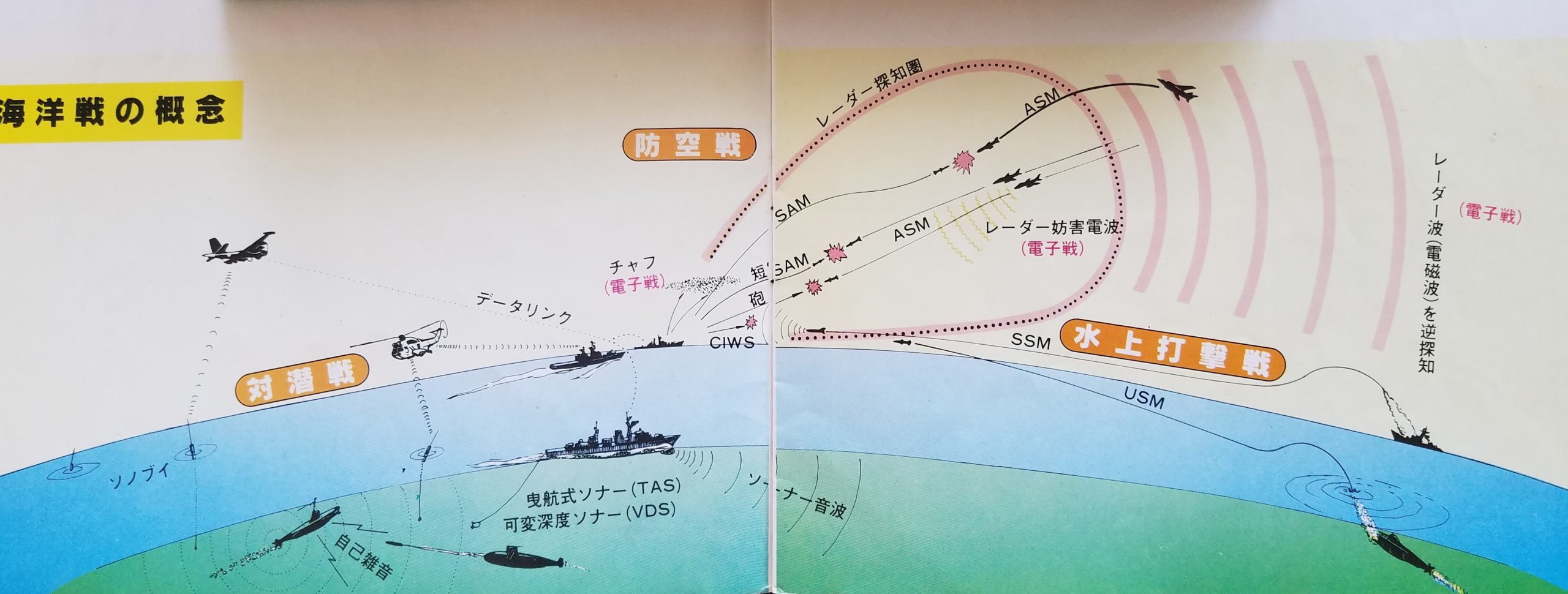

O infográfico acima, reproduzido de uma publicação da JMSDF – Japan Maritime Self Defense Force, mostra como seria um combate aeronaval entre forças japonesas e a Marinha Soviética nos anos 80.

Os navios e aeronaves do lado esquerdo da imagem são japoneses e os da direita são os soviéticos.

Observar que o infográfico tem a preocupação de mostrar como a curvatura do planeta Terra afeta o combate naval.

Os navios e aeronaves soviéticos atacariam além do horizonte com mísseis antinavio lançados de submarinos, navios e aeronaves.

Os japoneses por sua vez engajariam os mísseis soviéticos com nuvens de chaff, mísseis superfície-ar (SAM) e com defesa de ponto (CIWS).

Os navios e aeronaves da JMSDF aparecem lançando sonoboias e empregando sonares rebocados towed array (TAS) e de profundidade variável (VDS) para caçar os submarinos soviéticos. No canto inferior direito aparece um submarino japonês lançando um torpedo contra um submarino soviético.
