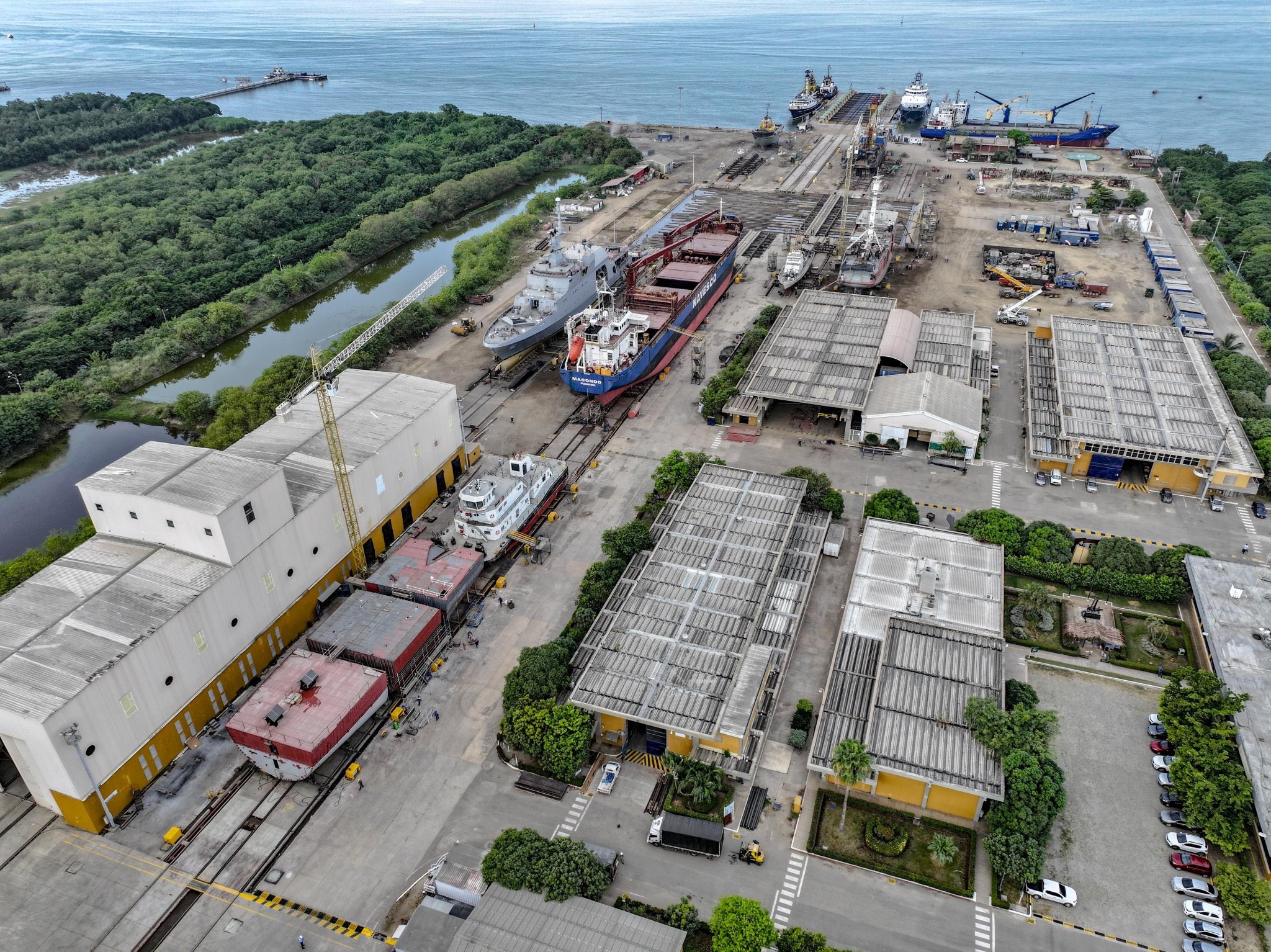

FOTOS: Avança a construção do primeiro navio de patrulha oceânica OPV 93 da Colômbia
O primeiro navio de patrulha oceânica da classe OPV 93C, projetado pela Cotecmar para a Armada da Colômbia, já passou quase da metade de seu processo de construção.

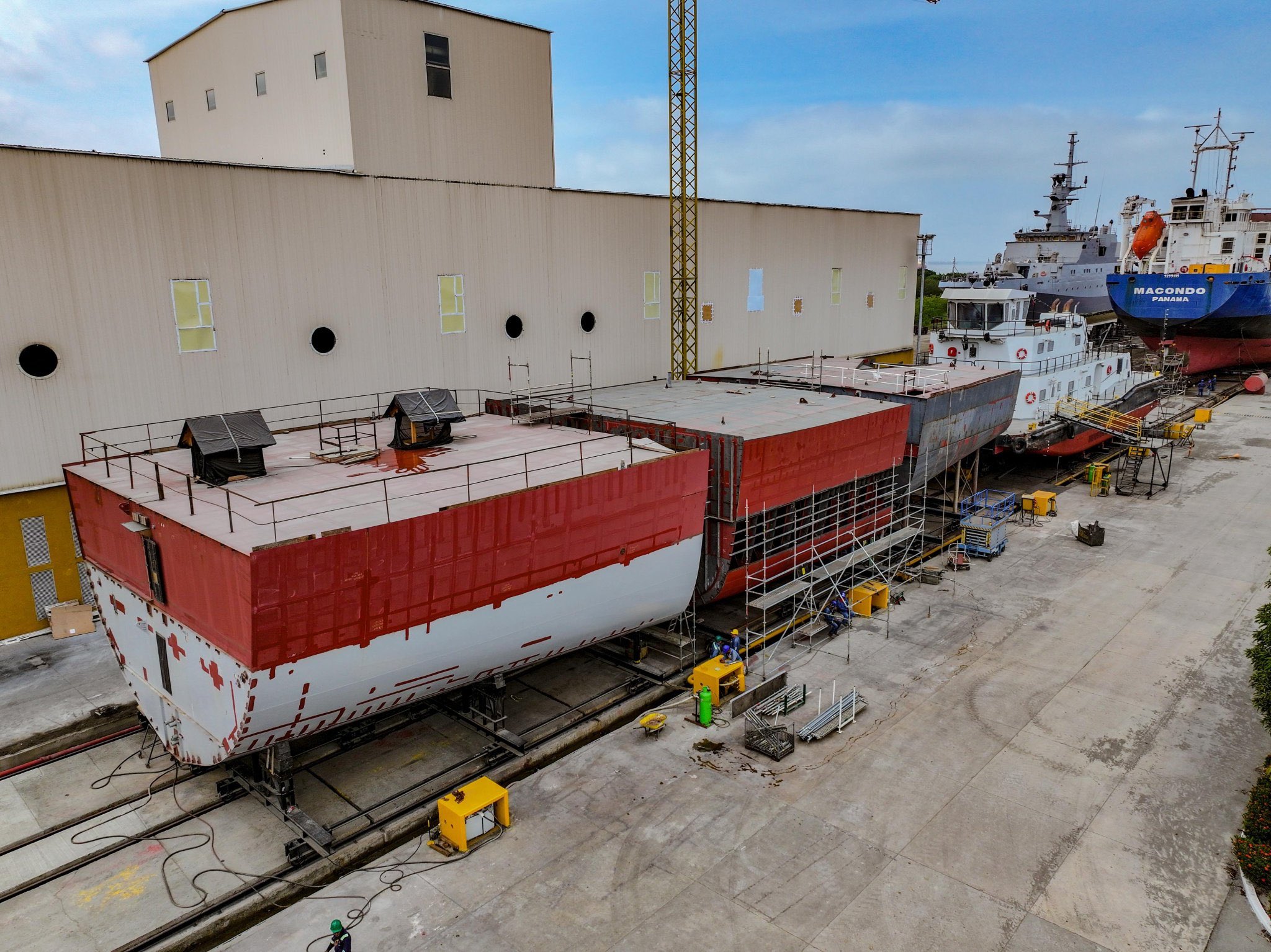

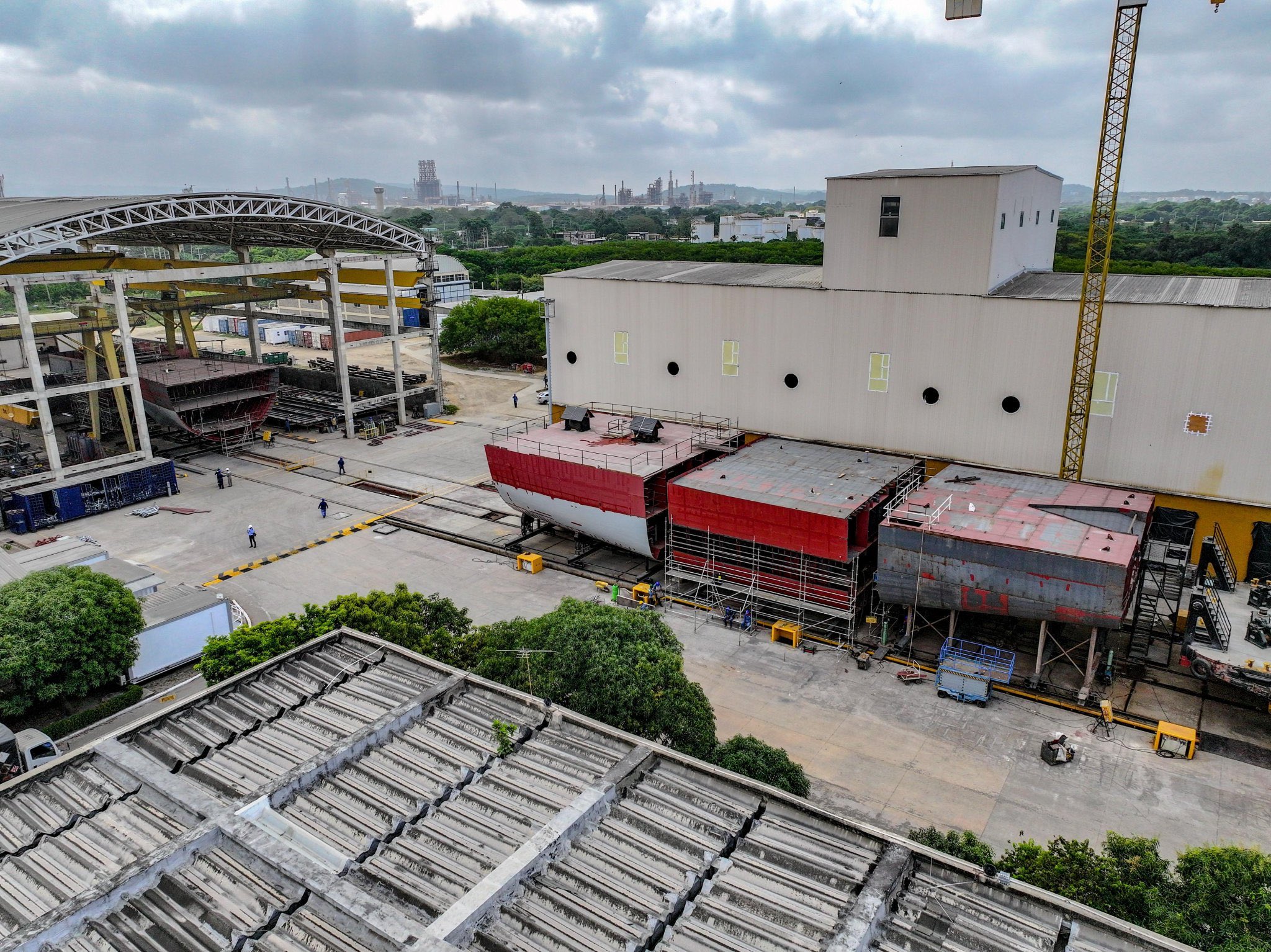

Foram construídos 16 blocos do total de 36 que compõem o casco e a superestrutura.
Desenvolvido como parte de um programa ambicioso para modernizar e expandir as capacidades da Armada da Colômbia, o OPV 93 foi projetado com especificações técnicas avançadas para operações de patrulha oceânica. Com um design robusto e versátil, ele é adequado para uma variedade de missões, incluindo vigilância marítima, busca e salvamento, e proteção de recursos marinhos.
Imagens em 3D do OPV 93C
Principais dimensões
| Comprimento total: | 93 m |
|---|---|
| Boca total: | 14 m |
| Profundidade (até o primeiro convés): | 7 m |
| Calado (em deslocamento máximo) | 4,1 m |
| Deslocamento | 2.665 t |
Performance
| Velocidade máxima: | 18 nós |
|---|---|
| Alcance: | Até 10.000 milhas náuticas (a 12 nós) |
| Endurance: | 40 dias – com 64 pessoas
20 dias – com 109 pessoas |
Capacidades
| Combustível (Diesel): | 392 m³ |
|---|---|
| Combustível do helicóptero (JP5): | 44 m³ |
| Combustível de embarcação (Gasolina): | 13 m³ |
| Água fresca: | 67 m³ |
| Tripulação e passageiros: | 64 tripulantes + 45 passageiros |
Propulsão
| Motores: | 4 x 2200kW (CODAD)
2 x 4800kW (+2 x 630 ekW CODELOD) |
|---|---|
| Propulsores: | 2 hélices de passo controlável |
| Bow pusher: | > 1 x 390 kW |
Propulsão elétrica
| Geradores principais: | 4 X 375 kWe (CDAD)
4 x 740 kWe (CODEDO) |
|---|---|
| Gerador de emergência: | 1 X 200 kWe |
Capacidades
- Convés de voo para helicóptero de até 11 toneladas e Veículo Aéreo Não Tripulado (UAV), com hangar;
- Reabastecimento de RAS, FAS, HIFR e VERTREP;
- Porta de popa e rampa para lançamento de barco de interdição até 14 metros;
- Sistema de lançamento lateral (DAVIT) para lançamento de barcos de apoio à interdição de até 7 metros;
- Dois Contêineres de Missão de 40’ (Modularidade 2 TEU)
Características especiais
- Sistema de estabilização de rolagem (U-tank)
- 1 Guindaste de convés SWL 5 t até 10 m
IMAGENS: Via @SA_Defensa, no X
