Sobre os ataques aos encouraçados japoneses ‘Yamato’ e ‘Musashi’ na Segunda Guerra Mundial
Em foto colorizada, o encouraçado japonês Yamato sob ataque de porta-aviões da Marinha dos EUA no Mar da China Oriental em 7 de abril de 1945, quando uma bomba explode a bombordo
O canal Navy General Board publicou uma breve análise dos ataques e controle de avarias dos encouraçados japoneses Yamato e Musashi na Segunda Guerra Mundial.
Segue abaixo a tradução da análise:
Se você acha que os admiradores do encouraçado Bismarck são loucos quando dizem “Foi preciso uma frota britânica inteira para afundá-lo”, deixe-me apresentar a você o equivalente japonês ao discutir a classe Yamato.
O gráfico abaixo é compartilhado muito mais do que deveria, sendo impreciso e sem o contexto adequado.
O problema com esse gráfico e a perda da classe Yamato por essa razão, é que as pessoas não entendem a progressão de danos.
Elas quase parecem assumir que os navios estavam perfeitamente bem até aquele último golpe que os mandou para o fundo.
O fato é que os aviões da Marinha dos EUA continuaram atingindo os encouraçados muito depois de eles estarem acabados e afundando. Algumas dessas bombas e torpedos eram gratuitos, no melhor dos casos.
Em vez disso, a pergunta adequada é qual foi o golpe de misericórdia?
Para o Yamato, eu diria que temos três marcos importantes.
O primeiro torpedo atingiu (quadro de tempo 12:43) a bombordo, permitindo 2.350 toneladas de inundação. O controle de avarias contrapôs com 605 toneladas de água para contra-inundação. A inclinação foi eliminada.
O próximo marco foram os torpedos 2,3,4 durante o segundo ataque (13:33). Esses torpedos atingiram a bombordo em uma proximidade e sucessão tão rápida que o controle de avarias teve que inundar o espaço da maquinaria externa oposta para compensar. 3.000 toneladas de água foram contrapostas e a inclinação nivelada.
Os torpedos 5 e 6 então atingiram, novamente a bombordo (13:42). Mais espaçados, o controle de avarias pôde contra-inundar e corrigir a inclinação novamente.
Isso nos leva ao marco final, o impacto 7. Este torpedo (14:02) atingiu a boreste.
A importância deste impacto é que o controle de avarias finalmente relatou que a contra-inundação não era mais eficaz.
O Yamato basicamente atingiu seu limite operacional aqui. Qualquer dano subsequente não poderia ser contraposto.
O que é exatamente o que aconteceu com os impactos de torpedo 8 e 9 e o número desconhecido que o atingiu enquanto o navio começava a adernar.
Isso também não leva em consideração os ataques de bombas, até mesmo os quase-acertos provavelmente desempenhando um papel devido à energia das explosões.
O Musashi
O Musashi é um pouco mais difícil, pois seu dano foi mais distribuído em ambos os bordos. Os EUA fizeram a contra-inundação por eles mesmos. Assim, Musashi sofreu muito mais castigo.
Devido à inundação uniforme em ambos os bordos, o controle de avarias pôde usar contra-inundação mais minuciosa para equilibrar o navio.
No entanto, é interessante apontar que por volta do momento do sétimo impacto a boreste, foi a última vez que o controle de avarias pôde contrabalançar a inclinação, sendo de cerca de 1-2 graus.
Impactos subsequentes começaram a sobrecarregar o navio.
O problema de Musashi receber danos em ambos os bordos foi que ele estava afundando uniformemente e em uma marcha lenta para onde sua inundação sobrecarregaria sua flutuabilidade.
Isso foi especialmente verdadeiro para sua proa. Com menos volume ali, o navio progressivamente foi afundando pela proa à medida que o dano se acumulava.
No final, seus convéses da proa estavam alagados.
Mais contra-inundação foi impossível para o final, pois isso levaria a uma quantidade catastrófica de peso.
Essa história deveria ser menos sobre a blindagem ou qualidades protetoras da classe Yamato e mais sobre seu imenso volume do casco.
Sim, navios grandes são mais difíceis de afundar do que navios menores. Um casco maior pode suportar mais peso (inundação). É basicamente isso.
Pegue qualquer outro encouraçado e aumente-o para tamanhos semelhantes, seus resultados seriam os mesmos.
Claro, isso não é nada contra a classe Yamato. Eram navios de guerra bem pensados com várias qualidades excelentes.
No entanto, sua perda precisa ser vista com o contexto adequado.
Assim como tantas outras coisas no design de navios de guerra, o diabo está nos detalhes.
FONTE: Navy General Board – @thegeneralboard, no X
NOTA DO PODER NAVAL: O ataque ao Yamato foi realizado com 280 aeronaves de 15 porta-aviões da Marinha dos EUA. As aeronaves compreendiam caças F6F Hellcat e F4U Corsair, bombardeiros de mergulho SB2C Helldiver e torpedeiros TBF Avenger. Os grupos aéreos lançados de cinco porta-aviões perderam-se devido ao mau tempo e não foram capazes de atacar. Como contingência, o almirante Spruance ordenou que o almirante Deyo reunisse uma força de seis navios de guerra rápidos, sete cruzadores e 21 destróieres para se preparar para um confronto de superfície com Yamato caso os ataques aéreos não tivessem sucesso.
Quanto se trata de Yamato, toda história ou nova descoberta é sempre impressionante.
Hoje um navio demanda milhares de horas/homem para projeto e construção. Fico imaginando a cena com centenas de projetistas debruçados sobre as pranchetas, suas folhas de papel vegetal e caneta nanquim, réguas de cálculo, esquadros, a construção nos estaleiros, os caldereiros, soldadores, processo de fundição, usinagem. Tudo monumental.
Minha reverência a esses homens.
Dias atrás eu assistí a um vídeo sobre os canhões principais da classe Iowa.
Mesmo sendo tecnologia já antiga, o processo de usinagem e funcionamento desses canhões é absurdo. A tecnologia de funcionamento, criação e fundição por trás deles ainda é fantástico, parece tecnologia moderna.
Servi em navio da década de pós guerra dos EUA e que tiveram na Guerra da Coreia/Vietnã.
Como servi também nas classes Niterói/Greenhalgh.
Fica perceptível que de um classe “P” para as Fragatas dos anos 70/80 os 1º são muito mais compartimentados e estanques do que as Fragatas.
Naquela época os combates eram mais “cara a cara” digamos assim, atualmente a Guerra é mais a distância e com o aperto de um botão em um console de controle de Armamento dentro do COC.
Será que um drone ucraniano teria alguma hipótese com tantos canhões de defesa?
Parece que nos projetos atuais de navios o pessoal voltou a pensar em artilharia de tubo nos navios para defesa contra esse tipo de coisa.
Os Americanos estão gastando uma grana em mísseis para se defender e defender os navios mercantes dos drones Houthi e os russos estão gastando navios para os drones ucranianos. Mesmo que a defesa americana venha se mostrando efetiva, ela é cara.
Então pensar em canhões para defesa contra esse tipo de ameaça é natural.
Acho que o maior problema seria a velocidade de detecção e reação, porém a chuva de metal seria muito efetiva….e o fato de ataque se apoiando da posição do só já que os controles eram manual
Bom dia! Boa PN!!!!! Tragam mais histórias (olha a deixa aí Nunão 😉 ) sobre navios e batalhas, é um tema bem interessante.
Excelente matéria. É uma pena que a WW2 trouxe consigo o fim dos grandes couraçados. Praticamente da noite para o dia foram de grandes leviatãs do mar para alvos bem vulneráveis
Ainda bem que o Japão Imperial gastou dinheiro/Tempo nesse monte de ferro inútil e não em mais porta aviões ou submarinos
Mesmo que não fosse esse o caso, ainda não teria feito nenhuma diferença.
A capacidade industrial japonesa era muito inferior a americana, e no caso dos submarinos o alvo prioritário dos submarins japoneses eram os navios de guerra, não os navios de apoio e a navegação mercante.
Pegando um gancho no comentário, em 1941 quando da incorporação do Yamato os EUA incorporaram o North Carolina e o Washington a grosso modo 88.000 toneladas carregados e 18 canhões de 16 polegadas. . Ao longo de 1942 incorporou-se 4 classe South Dakota armados da mesma forma e deslocando praticamente o mesmo, assim, 180.000 toneladas e 36 canhões de 16 polegadas enquanto o Musashi foi incorporado no segundo semestre do ano. . No primeiro semestre de 1943 incorporou-se o Iowa e o New Jersey armados com um novo canhão de 16 polegadas com maior alcance, deslocando cada um cerca de… Read more »
A indústria americana venceu aquela guerra. Tanto contra os alemães quanto contra os japoneses.
pode ate ser, mas não seria ferro e tempo desperdiçado…
mas ainda bem que foi errado
Hoje temos o benefício de saber das consequências e das vantagens que os porta aviões tinham, mas isso apenas por causa da guerra. Foi na Segunda Guerra que os porta aviões mostraram todo o seu potencial, principalmente os ataques a Taranto e Pearl Harbor e a batalha de Midway. Nos anos 30, quando a classe Yamato foi projetata e começou a ser construída, o potencial dos porta aviões ainda não era totalmente conhecido e entendido, havia os seus defensores, mas foi apenas durante a guerra que tudo isso ficou claro. E também os japoneses estavam buscando substituir a classe Kongo… Read more »
inegável a força de encouraçados e porta aviões. Mas fala-se pouco da força de submarinos dos EUA cuja missão era sufocar a frota mercante japonesa. e conseguiu. eles foram os maiores responsáveis pela destruição dos mercantes japoneses. E claro que a estratégia japonesa de deixar seus mercantes sem proteção ajudou muito.
Teria algum livro em portugues sobre o tema?
Excelente matéria, a equipe está de parabéns. Foi uma força monstruosa para dar fim a essa bela máquina de guerra, minha reverência aos marinheiros de ambos os lados que pereceram na defesa da sua nação.
Como dito pelos colegas, o IJN Yamato, como seu irmão gêmeo, sempre renderão histórias míticas, ficcionais ou não, sobre sua construção, operação e destruição, e essas narrativas serão tão grandiloquentes quanto foram esses super couraçados enquanto ativos. Dito isso, sugiro enfaticamente o filme “The Great War of Archimedes”, um filme histórico japonês de 2019, dirigido e escrito por Takashi Yamazaki. É um relato ficcional das manobras políticas e tecnológicas que envolveram a Rengō Kantai (Frota Combinada) e seu maior símbolo, o Yamato. Exceto brevemente em seu início, não há qualquer cena de batalha. O filme se desenvolve nos bastidores político-militares… Read more »
Inundações e contrainundações apenas corrigem trim e list. Nos Yamato, o sistema antitorpedico consistia em inúmeros compartimentos externos aa blindagem, todos vazios, e vazios pra se ter a mais ampla boiancia (se esses compartimentos fossem cheios de água ou óleo, o que seria benéfico pra fins de proteção, o vaso teria um freeboard consideravelmente menor) e o mais flexível controle de inclinações. Ora, as blindagens espessas representam um ônus notável ao vaso – num classe Iowa, elas representavam ao menos 40% do deslocamento do vaso. É que os gigantes nipônicos foram pensados, lá nos anos posteriores aos desrespeitados Tratados de… Read more »
O “Shinano” nem mesmo estava minimamente certificado para combate saiu de um estaleiro para evitar ser bombardeado para outro onde seria concluído.
.
Mas fiquei curioso Alex, qual esse solitário Iowa que ainda navega ?
Se me permite, acho que deve estar se referindo ao USS New Jersey, que foi movido recentemente para um estaleiro na filadélfia para uma manutenção extensa.
Cheguei a pensar que era implicância do Alex com o “Zumwalt” 🙂
.
Na verdade, não navega mas flutua pra ‘manutencao’ em doca. O New Jersey, aqui:
https://youtu.be/bLUNKFp30NM?si=mYNGhjBfvsK6-Bqi
Dinheiro jogado fora…
Oi Alex
Sou de outra opinião…..mesmo um navio museu tem que passar por uma manutenção de tempos em tempos.
Recentemente o “Texas” tb passou por manutenção.
Se eles tem dinheiro para isso, por quê não?? É cultura!!
Tem uma matéria minha aqui sobre o “New Jersey”
https://www.naval.com.br/blog/2016/10/23/uma-visita-ao-battleship-new-jersey-bb-62/
Revi a matéria Franz e se não me engano você visitou todos os 4 a mim faltou o “Iowa” , bons tempos 🙂
Não…..quem dera….visitei o BB 62 e o BB 63.
Faltando o BB 61 e o BB 64.
Sim, Franz, é cultura, reconheço.
Poderiam fazer o mesmo pelo SS United States, o coitado está precisando de uma restauração,antes que fique sem teto(ou dique, já que a última notícia que ouvi dizia que os donos do lugar aonde o navio está estavam buscando retirá-lo por falta de pagamento das pessoas que estão tentando preservar o navio).
Um dia desses eu vi um especialista afirmar que o ponto fraco do Yamato era o fraco posicionamento das baterias antiaérea do Vaso de Guerra de qualidade inferior da armada Americana com alcance de “abate” de 2mil metros praticamente Fatal para esses grandes Vasos de Guerra… Eu fiquei na dúvida nesse posicionamento sem alguém puder detalhar se tem veracidade essas informações agradeço.
Não sei se você sabe Germano mas o Yamato e o Musashi foram construídos com uma bateria secundária de 12 canhões de 155 mm em 4 torretas triplas e “apenas” 12 canhões AA de grande alcance de 127 mm em 6 torretas duplas 3 de cada lado do navio o que era considerado pouco mas na época à ameaça dos aviões não era bem compreendida ao passo que os novos encouraçados americanos dispensaram o armamento secundário e contavam com 20 canhões AA de 127 mm de duplo emprego. . A ilustração mostra o Yamato após a retirada das 2 torres… Read more »
E apenas adicionando ao comentário, os canhões Type 96 de 25mm também eram deficientes em vários pontos.
O melhor armamento AA japonês da guerra acabou sendo os canhões de 100mm Type 98.
Bem lembrado Wilson, usados no “Taiho”, “Oyodo” e nos “Akizukis” coincidentemente tenho modelos dos 3.

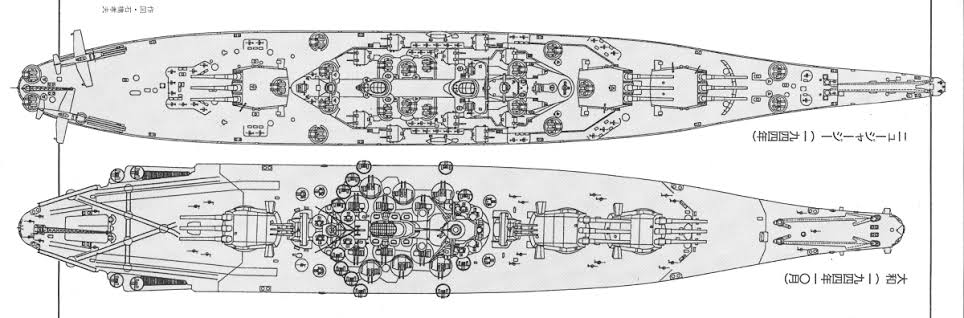

Não é exatamente uma falha, mas a superestrutura de um Yamato (one stack) era menos longilinea que a de um Iowa (two stacks); sendo assim, concentraram a defesa AA ao redor da superestrutura, facilitando o trabalho de destruição dessas baterias pro inimigo.
