Dissertação de mestrado mostra destróier de nova geração baseado no Type 055
Uma dissertação de mestrado da Harbin Engineering University, baseada no destróier Type 055, mostra detalhes interessantes de navio de escolta de nova geração da Marinha Chinesa.
Abaixo, trechos da dissertação com a tradução do texto com auxílio de IA.

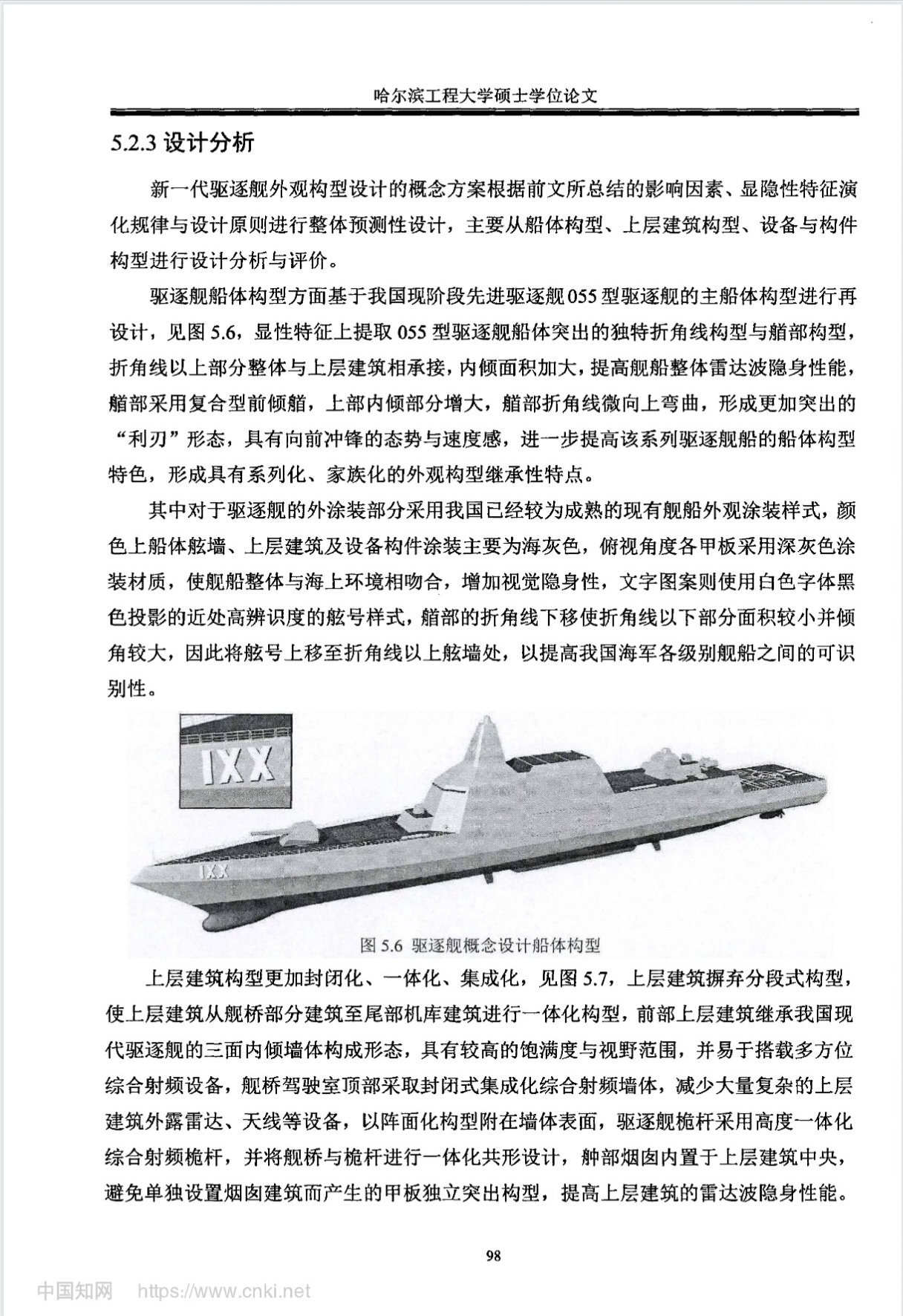

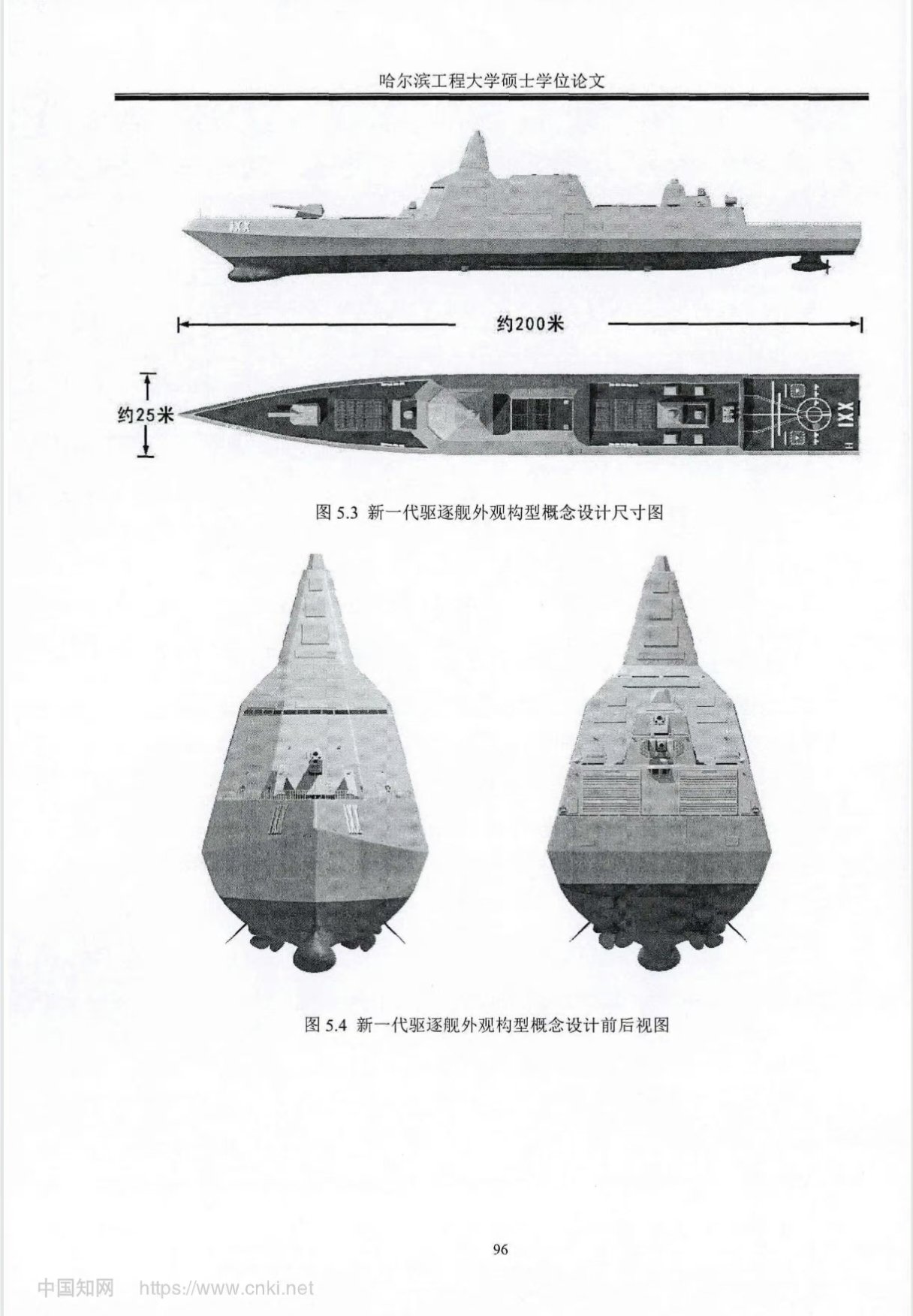

5.2.3 Análise de Design
A proposta de design da estrutura externa do novo modelo de navio de escolta baseia-se nos fatores de influência já mencionados. Após avaliar os critérios de desempenho e as diretrizes do design original, foi realizada uma simulação abrangente para otimizar o design, focando principalmente na forma do casco, na estrutura da superestrutura e nos componentes do equipamento.

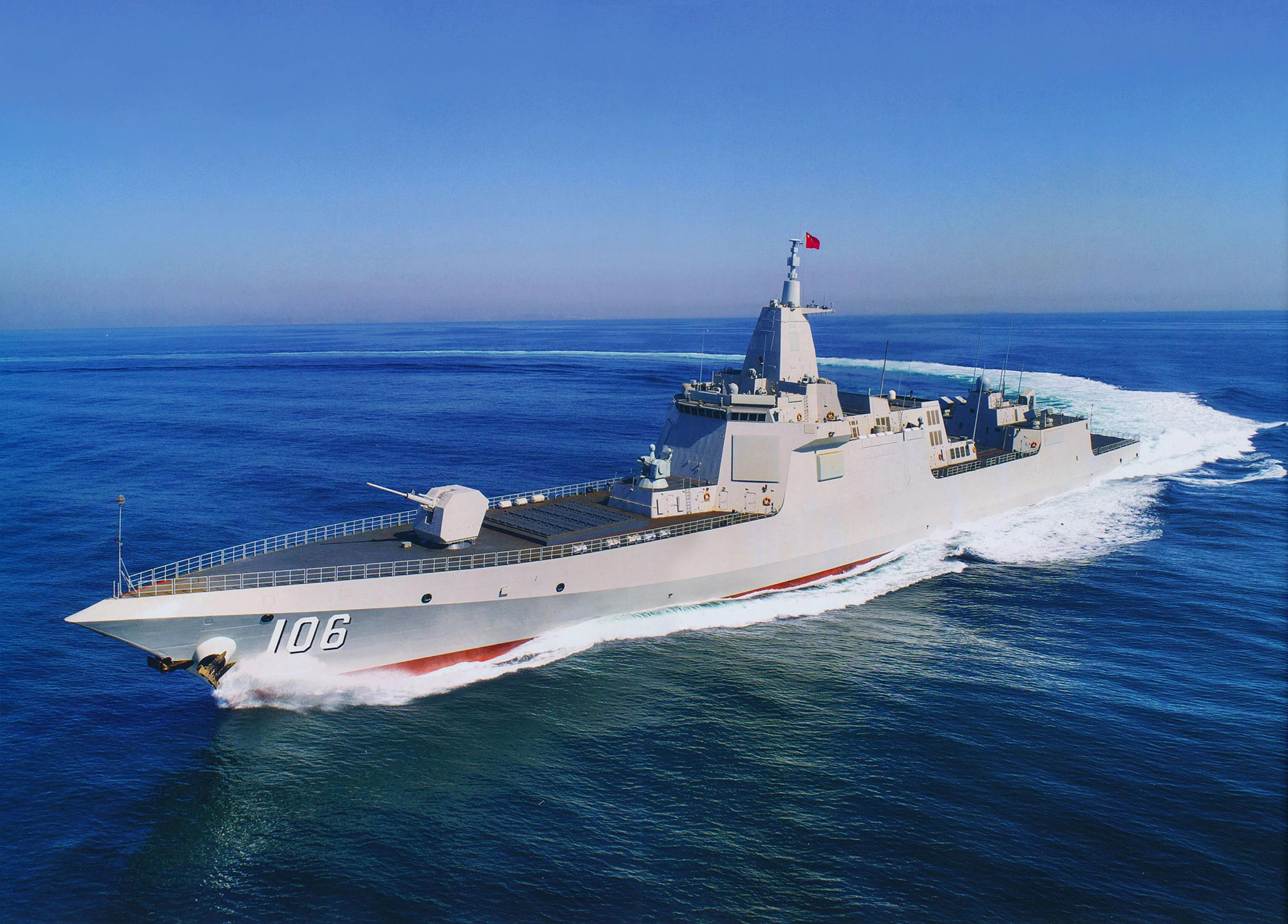

A estrutura do modelo de casco do navio de escolta de nova geração é baseada no design avançado da classe 055. A figura 5.6 mostra a silhueta característica do modelo 055, que possui uma linha de casco independente com uma curva pronunciada na parte frontal. Essa linha forma um ângulo agudo, conferindo-lhe uma aparência mais agressiva e um perfil semelhante a uma lâmina, resultando em uma velocidade e capacidade de manobra superiores. Este design também enfatiza a sensação de família e sequência de navios de escolta da mesma classe.
No que diz respeito à pintura externa, adotamos um esquema de cores similar ao padrão usado pela nossa marinha, que inclui tons de cinza e outros revestimentos de baixa visibilidade. Esses revestimentos ajudam a disfarçar o navio no ambiente marinho, aumentando a camuflagem. Os números de identificação são pintados em branco para facilitar o reconhecimento. As bordas inclinadas das superestruturas foram projetadas para minimizar a detecção por radar.
A figura 5.6 mostra o conceito de design da estrutura do navio. A superestrutura é integrada de maneira a reduzir a seção transversal do radar, utilizando painéis inclinados para proporcionar um perfil mais furtivo. Antenas e outros equipamentos são integrados na superestrutura para reduzir a interferência aerodinâmica. O mastro principal possui um design unificado, com todos os sensores e equipamentos integrados para evitar interferências e melhorar a eficiência da estrutura. O exaustor está localizado no centro do navio para minimizar a assinatura térmica e evitar interferências com outras partes da superestrutura.
Capítulo 5: Design Conceitual da Estrutura Externa da Nova Geração de Destróieres
O uso de características ocultas na superestrutura do navio destaca ainda mais a tendência tecnológica simplificada dos navios de guerra futuros.

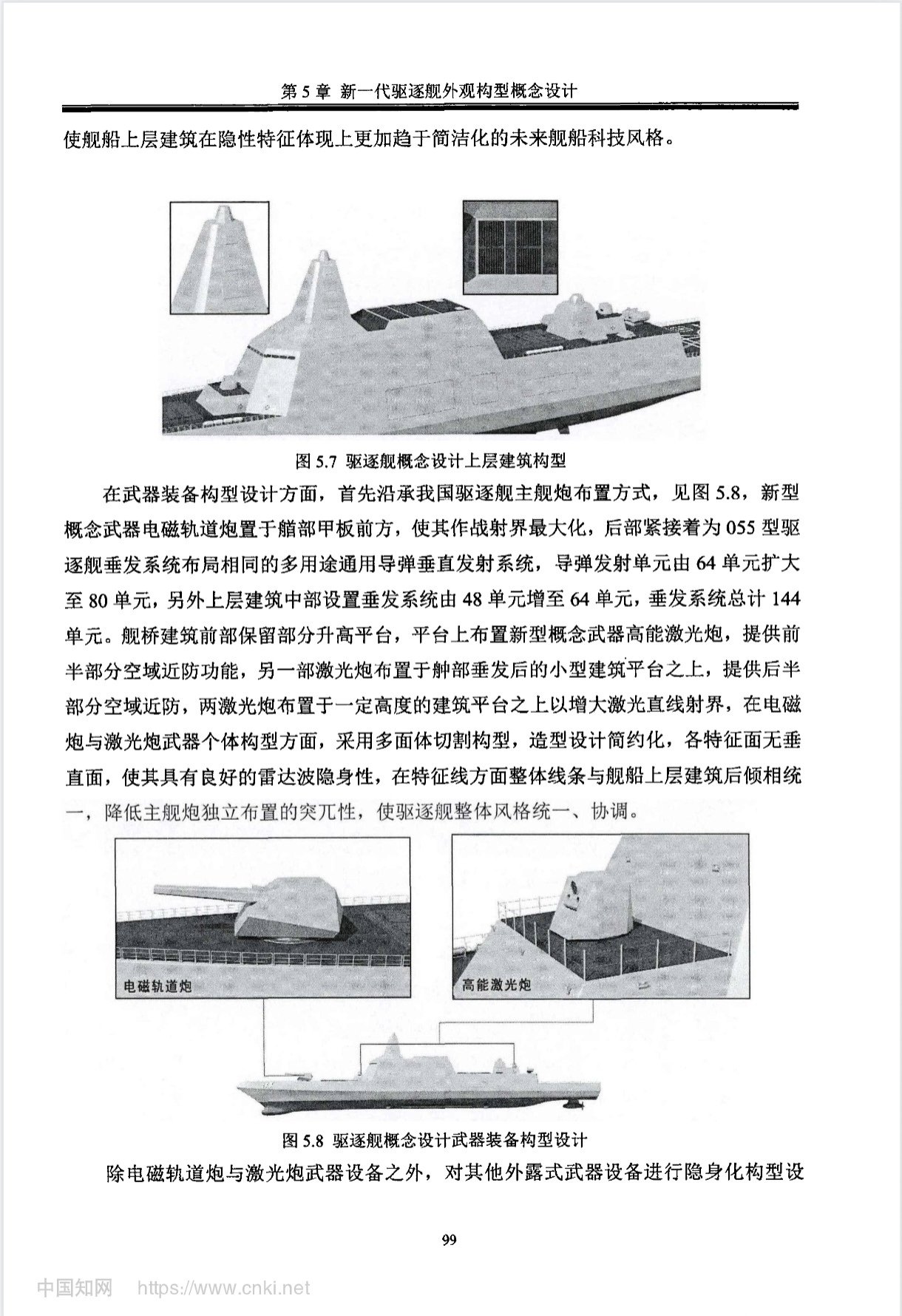

Figura 5.7: Design Conceitual da Superestrutura do Destróier
No que diz respeito ao design das armas e equipamentos, primeiro adotamos o layout do canhão principal elétrico do novo destróier, como mostrado na Figura 5.8. O novo conceito de canhão elétrico é posicionado na frente do convés, maximizando seu campo de tiro e compatível com o sistema de lançamento vertical de mísseis do Tipo 055. O sistema de lançamento vertical de mísseis é composto por um sistema de lançamento multifuncional que pode ser ampliado de 64 unidades para 80 unidades. Além disso, a superestrutura do navio abriga um sistema de lançamento vertical de mísseis adicionais de 48 unidades, totalizando 144 unidades de mísseis verticais.
O layout da superestrutura também inclui um canhão laser de alta energia e um pequeno canhão laser na parte traseira da superestrutura, fornecendo uma defesa abrangente. Ambos os canhões laser são posicionados em locais estrategicamente elevados para maximizar seu campo de tiro. O design é simplificado, utilizando formas geométricas cortadas que eliminam superfícies verticais, proporcionando uma boa capacidade de ocultação e reduzindo a visibilidade do navio.
Figura 5.8: Design Conceitual das Armas e Equipamentos do Destróier
Além do canhão elétrico e dos canhões laser, os outros equipamentos externos de armas também adotam um design oculto para minimizar a detecção, proporcionando uma aparência uniforme e harmoniosa ao destróier.
- 机库: Hangar
- 综合射频天线: Antena de rádio frequência integrada
- 多用途发射装置: Dispositivo de lançamento multifuncional
- 拦阻装置起降平台: Plataforma de pouso e decolagem com dispositivo de contenção
- 无人直升机停机位: Ponto de estacionamento para helicóptero não tripulado
- 无人直升机库: Hangar para helicóptero não tripulado
- 综合射频天线: Antena de rádio frequência integrada
- 64单元通用垂直发射装置: Dispositivo de lançamento vertical universal com 64 células
- 80单元通用发射装置: Dispositivo de lançamento universal com 80 células
- 无人潜航器收放装置: Dispositivo de lançamento e recuperação para veículos submarinos não tripulados
- 尾流发生器: Gerador de esteira
- 声纳阵: Conjunto de sonar
- 升降机: Elevador
- 导弹井: Silo de mísseis
- 导流罩: Carenagem
- 电磁轨道炮: Canhão de trilho eletromagnético
- 高能激光炮: Canhão de laser de alta energia
- 一体化综合射频桅杆: Mastro de rádio frequência integrado
