IMAGENS: Sonar do submarino ‘Tigr’ da classe Akula em dique seco

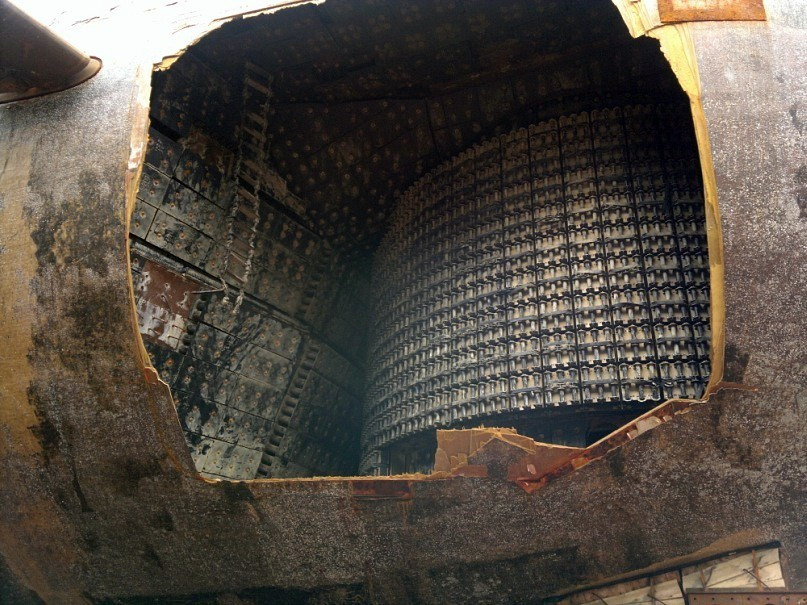

O submarino de ataque da classe Akula do Projeto 971 Shchuka-B, Tigr (K-154), em um dique seco com a cúpula de sonar de fibra de vidro rachada, revelando o conjunto do sonar passivo cilíndrico MGK-540 Scat-3/Shark Gill.
Alguns pontos notáveis aqui:
1. Cúpula de sonar de fibra de vidro
2. Telhas de absorção de som aplicadas no casco
3. Planos de proa retráteis

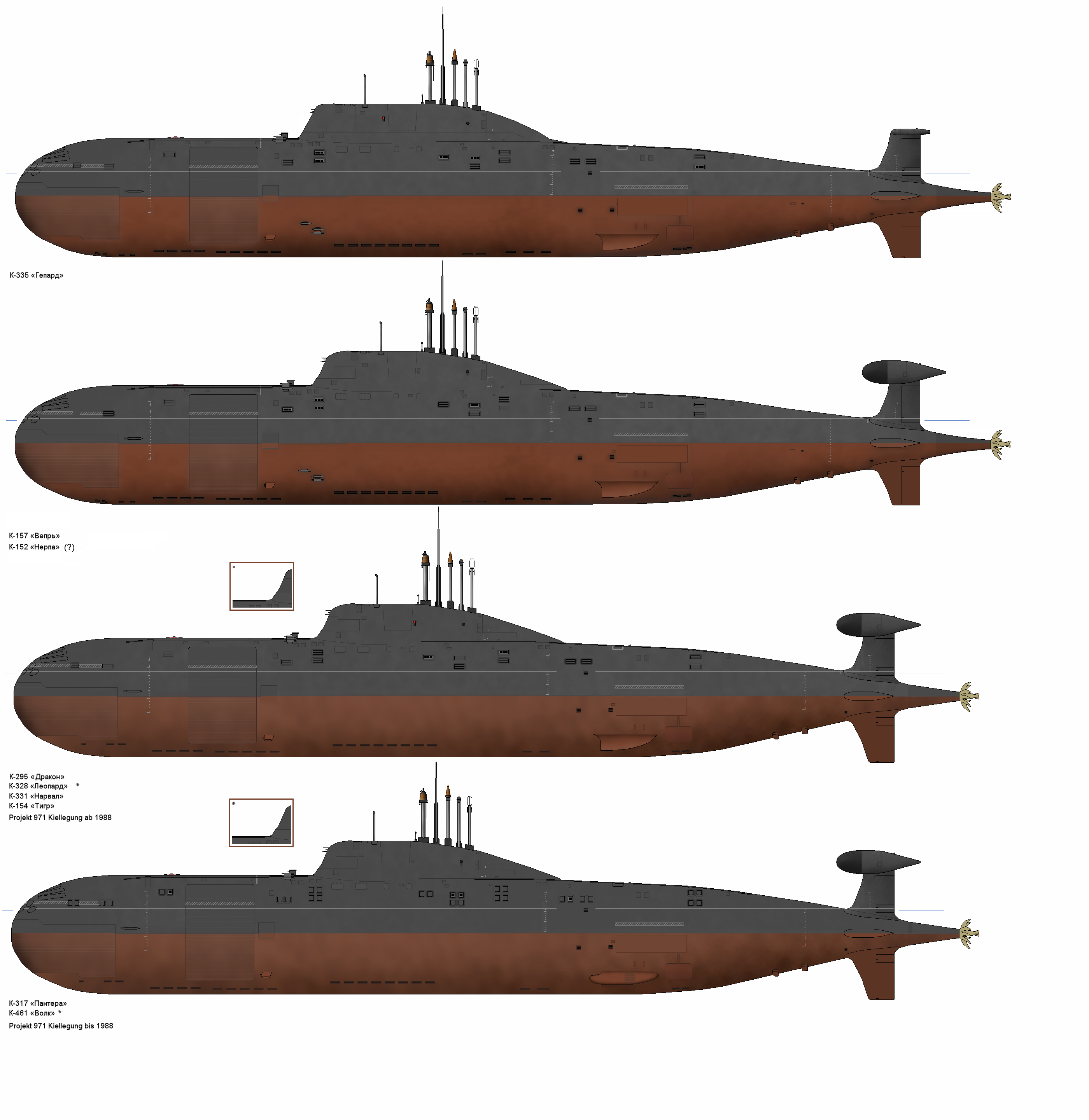

Os submarinos da classe Akula, oficialmente conhecidos como Projeto 971 Shchuka-B, representam um marco na história da marinha russa e soviética. Desenvolvidos durante a Guerra Fria, esses submarinos nucleares de ataque foram projetados para operar em profundidades significativas e desempenhar uma ampla gama de missões, desde patrulhas estratégicas até a caça a submarinos inimigos.
A classe Akula, que significa “tubarão” em russo, começou a ser desenvolvida na década de 1980, com a intenção de superar a tecnologia ocidental, especialmente a dos submarinos da classe Los Angeles dos Estados Unidos. Com um comprimento de aproximadamente 110 metros e um deslocamento que pode chegar a até 13.000 toneladas submerso (dependendo da subclasse), os submarinos Akula são conhecidos por sua robustez, velocidade e furtividade.
Uma das características mais notáveis dos submarinos Akula é sua capacidade de operar silenciosamente, o que lhes confere uma vantagem estratégica significativa em missões de espionagem e patrulha em águas adversárias. Equipados com um sistema de sonar avançado e uma cúpula de sonar de fibra de vidro, esses submarinos podem detectar e rastrear alvos a longas distâncias, aumentando sua eficácia em combate.
Os submarinos da classe Akula são armados com uma variedade de torpedos e mísseis de cruzeiro, incluindo o míssil de cruzeiro Kalibr, que pode ser lançado debaixo d’água para atingir alvos em terra a grandes distâncias.
Histórico Operacional
Entre dezembro de 1995 e fevereiro de 1996, o submarino Volk foi enviado ao Mediterrâneo junto com o porta-aviões russo Admiral Kuznetsov, onde monitorou as atividades de vários submarinos da OTAN.
Entre abril e junho de 1996, o submarino Tigr foi desdobrado no Atlântico, onde detectou e acompanhou um submarino da classe Ohio dos EUA durante sua patrulha de combate. Em julho de 1996, o comandante do Tigr recebeu uma condecoração por suas ações.
Em agosto de 2009, foi relatado que dois submarinos da classe Akula operaram na Costa Leste dos Estados Unidos, sendo um deles identificado como do tipo Projeto 971 Shchuka-B. Fontes militares dos EUA observaram que essa foi o primeiro desdobramento conhecido de um submarino russo no Atlântico Ocidental desde o fim da Guerra Fria, gerando preocupações nas comunidades militares e de inteligência dos EUA. O Comando do Norte dos EUA confirmou esse desdobramento em 2009. Um dos submarinos provavelmente foi o Gepard, que completou uma patrulha de combate relativamente longa entre junho e setembro daquele ano. O outro submarino poderia ter sido o Tigr, que realizou uma patrulha de combate entre março e novembro de 2009.
Em agosto de 2012, foi relatado que outro submarino da classe Akula operou no Golfo do México supostamente sem ser detectado por mais de um mês, causando controvérsia entre os círculos militares e políticos dos EUA. É provável que este tenha sido o Tigr, cujo comandante recebeu a Ordem da Coragem em fevereiro de 2013.
FONTE: @Saturnax1, no X / Wikipedia
